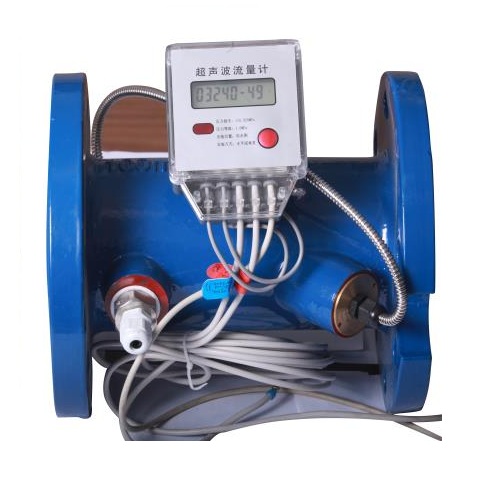

超聲波熱量表/超聲波流量計

一、超聲波熱量表/超聲波流量計的使用場合

本系列超聲波熱量表/超聲波流量計主要用于測量管網，住宅小區，企業的供暖或制冷系統，超聲波熱量表使用的溫度范圍：4~95℃

二、超聲波熱量表/超聲波流量計的工作原理

在供熱系統中，熱水通過釋放（制冷系統為吸收）熱量給用戶供熱，在一定的時間內，其熱量與進出水管的溫差、流過熱水的體積成正比。

流經流量計的熱水量通過磁鋼耦合傳送給計算器，進出水管間的溫差通過安裝在管道上的配對溫度傳感器傳輸給計算器，計算器根據流過流量傳感器的熱水體積、溫差進行時間積分來達到計算能量消耗的目的。

三、超聲波熱量表/超聲波流量計的技術特征

● 公稱口徑：DN50~200，

● 小溫差3℃

● 采用沃特曼原理

● 滿足EN1434及CJ128三級表要求

● 使用微功耗芯片，鋰電池的壽命大于5年

● 可選遠傳M-BUS輸出，方便應用于遠傳系統

● 可更換結算日期

● 同時使用于熱量及冷量的測量

● 安裝于進水端（根據客戶要求，可提供裝于回水端的儀表）

● PT1000的配對溫度傳感器

● 溫度分辨率0.01℃

超聲波熱量表/超聲波流量計的產品特點

1.采用優質換能器和先進的電子測量技術，保證了流量測量的高準確度和穩定度。
2.無任何機械運動，無磨損，不受惡劣水質影響，維護費用低。
3.低始動流量。
4.可水平安裝或豎直安裝。
5.計算器表頭可水平0-300°，豎直0-300°任意調整視角，方便讀數。
6.脈沖、M總線和RS485總線輸出接口可實現數據遠傳、集中控制。
7.自動錯誤診斷功能，在非正常狀態下，有錯誤信息提示功能，確保安全準確運行。
8.電池壽命6年以上。
9.冷熱兩用（采暖、制冷均可計量）。
10.進回水管道任選安裝，便于施工。

四、超聲波流量計計量特性

● 水壓：不超過1.6Mpa

● 計量等級及大允許誤差

本熱量表的計量等級為3級，其誤差限符合以下曲線：

E=±（4+4Δθmin/Δθ+0.05qp/q）%

其中Δθmin為熱量表的小溫差，Δθ為實際溫差。

五、組成部件

● 計算器

● 流量計

● PT1000配對溫度傳感器
